刀具长度补偿

文章出处：责任编辑：人气：-发表时间：2015-12-23 15:56【大中小】

刀具长度补偿与刀具半径补偿的原理一样，如在XY平面内，半径补偿是在平面内使刀具沿着工件轮廓的法向方向偏移一个半径，长度补偿则是沿着Z轴向上或向下偏移一个距离。

刀具长度补偿指令格式

G17--刀具长度补偿轴为Z轴；

G18--刀具长度补偿轴为Y轴；

G19--刀具长度补偿轴为X轴；

G43--刀具长度正补偿；

G44--刀具长度负补偿；

G49--取消刀具长度补偿；

X、Y、Z--刀补建立或取消的终点坐标；

H--H值用于指令偏置存储器的偏置号。

刀具长度补偿原理

刀具长度方向的补偿，实质就是要找到编程坐标系原点在机床坐标系中的位置，如下图a所示。机床坐标系和编程坐标系的原点如图上所示，当对Z向进行对刀时，刀具从当前的位置1点下降到2点，此时移动距离为图中的H，也就是CRT显示器上显示的机床坐标值，最后把相应的数值输入到刀具长度寄存器中。

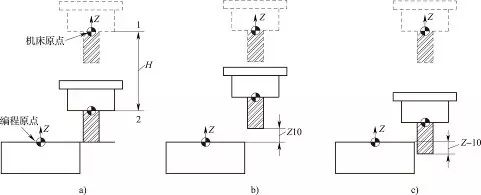

图长度补偿原理

a）对刀原理 b）G43 c）G44

如图 a所示，若在CRT显示器中显示的机床坐标系的坐标值H为“-400.0”，在刀具补偿表中设置寄存器号为01的刀具补偿值为“-400.0”。当执行G43 G00 Z10.0 H01程序段时，则刀具在机床上的实际移动距离=长度补偿值+编程坐标值 =-400+10=-390，即机床的实际移动量为沿着Z轴的负方向移动390mm，如图5－12b所示。当执行G44 G00 Z10.0 H01程序段时，则刀具在机床上的实际移动距离=长度补偿值-编程坐标值=-400-10=-410，即机床的实际移动量为沿着Z轴的负方向移动410mm，如图5－12c所示。在采用G44编程时，虽然编写的是Z值为正值，但刀具移动后位于工件的下方，很不安全，容易造成事故，因此，一般采用G43长度补偿指令来进行编程。
